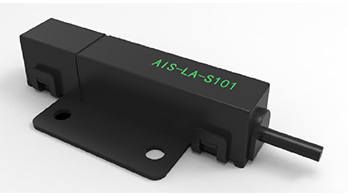

AIS-LA-S101 半导体低频天线

AIS-LA-S101天线是分体式的低频RFID天线，配合低频分体式读写器使用。其工作频率为134.2kHz，阻抗为50欧姆。支持符合半导体行业标准的低频读写器设备。采用坚固的外壳，防护级别达到IP67。应用领域半导体生产线产品特点功能工作频率为134.2kHz，符合半导体行业标准可靠设计，结构紧凑，安装方便。达到IP67防护标准可

上一：AIS-PLR-F101 半导体低频读写器

下一：AIS-PLR-Y104 低频一体读卡器

描述

产品概况

AIS-LA-S101天线是分体式的低频RFID天线，配合低频分体式读写器使用。其工作频率为134.2kHz，阻抗为50欧姆。

支持符合半导体行业标准的低频读写器设备。采用坚固的外壳，防护级别达到IP67。

应用领域

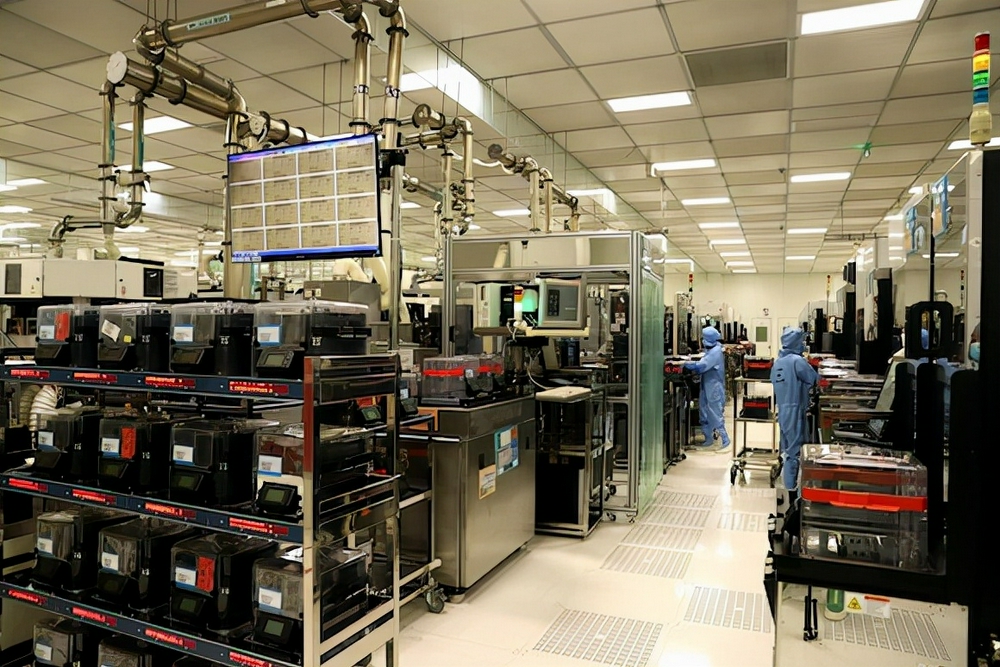

半导体生产线

产品特点

功能

工作频率为134.2kHz，符合半导体行业标准

可靠设计，结构紧凑，安装方便。

达到IP67防护标准可有效抵抗水、油污、粉尘等影响；

工业标准EMC设计，有效抵抗工业现场各种干扰；

采用标准SMA接头，有效确保安装可靠性。

技术参数

规格参数	型号	AIS-LA-S101
	工作频率	134.2kHz
	输入功率	30dBm
	读取距离	0～8cm（与标签、读写器有关）
	天线读取范围	参考附录图片
	连接器	SMA公头（内螺纹内针）
物理参数	外形尺寸	50×30×12mm(含安装板，不含尾线部分)
	整机重量	50g
	固定类型	螺丝固定
	外壳材料	不锈钢+工程塑料
	壳体颜色	黑色磨砂
应用环境	工作温度	-40℃～+70℃
	存储温度	-40℃～+75℃
	工作湿度	5%～95%RH（无凝露）
	防水防尘等级	IP67
	跌落实验	GB/T2423.8-1995
	抗振动	GB/T2423.10-2008
	认证	CE、FCC、SRRC

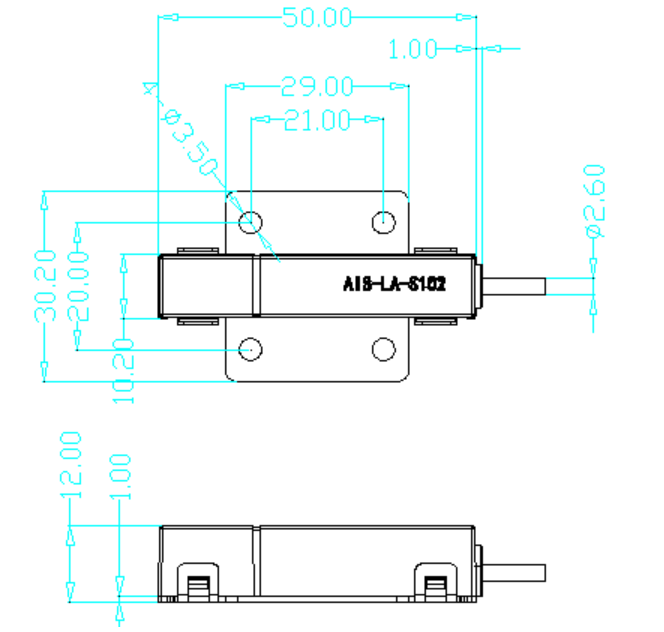

产品尺寸图:单位（mm）

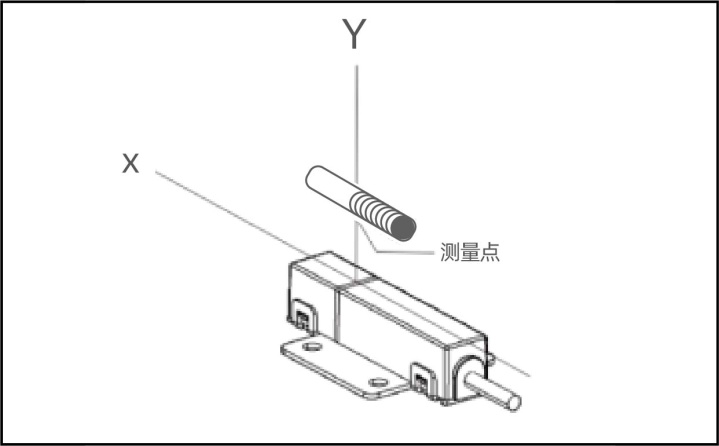

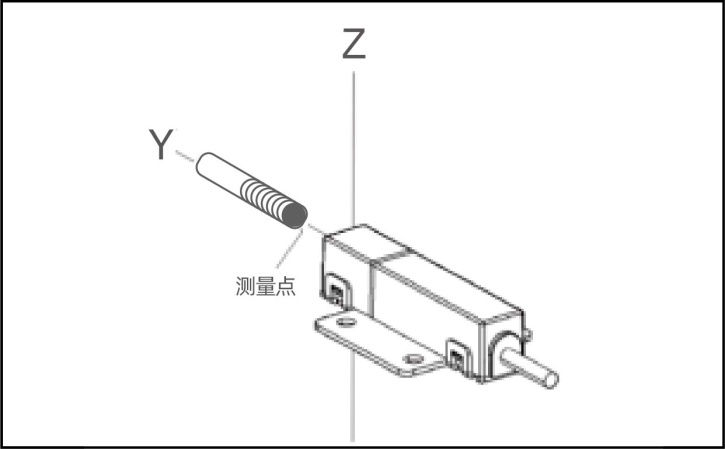

读取晶体管载码体示意图：
